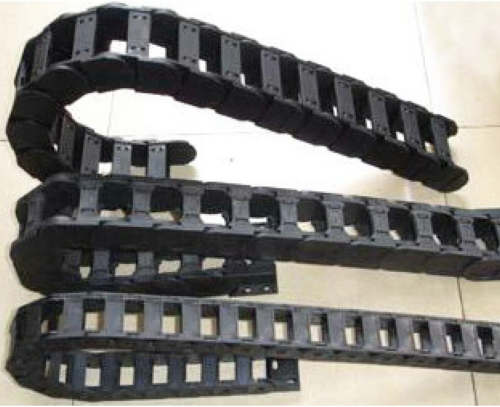

小型工程塑料拖鏈

名稱：小型工程塑料拖鏈

詳細信息

拖鏈型號所需數據
《1》確定電纜的運動長度
《2》根據電纜的尺寸確定拖鏈的尺寸
《3》根據電纜的柔性確定拖鏈的彎曲半徑
《4》根據電纜的重量確定拖鏈有足夠的承重能力。
電纜拖鏈中電纜的放置
為保證拖鏈正常工作，避免對電纜造成損害，必須遵守一下規范。
1.對于電力電纜必須留出不小于10%的余量，對于水管必須留出不小于20%的余量。2.避免將不同外套的電纜留在一起，以減少磨損。3.如需將數根電纜放置于一條拖鏈中，盡可能將他們用隔板隔開，如果不能，則需確保內部空間不允許電纜交疊，4.根據各條電纜的重量和尺寸對稱擺放，把重的和大的電纜放在兩側，把輕的和小的電纜放在中間。
1、塑料電纜拖鏈
備有從小尺寸到大尺寸的豐富品種，使用方便。
使用最為普遍，包括品種多樣的TKP形、可實現低噪聲及低產塵的高速拖鏈等，可根據用途進行選擇TP7/TP10/TP15型普通工程塑料拖鏈

特點：耐磨、耐高溫、不變形、低噪音、裝拆靈活、壽命特長。
TP7系列
型號
內腔（高X寬）
外徑（高X寬）
回轉半徑（R）
接頭
TP.7.7
7X7
10.5X14
28
無
TP10系列
型號
內腔（高X寬）
外徑（高X寬）
回轉半徑（R）
H
A
TP10.10
10x10
17x17
28
10
5
TP10.15
10x15
17x22
28
15
10
TP10.16
10x16
15x23
17
TP10.20
10x20
17x27
28
20
15
聯接器示意圖
TP15系列
型號
內腔（高X寬）
外腔（高X寬）
彎曲半徑（R）
節距
不支撐長度（M）
型式
TP15.15
15x15
23x26
28.38.48
30.2
1.3
開口上蓋可開
TP15.20
15x20
23x31
28.38.48
30.2
1.3
TP15.20
15x20
20x30
40
30.2
1.3
TP15.30
15x30
23x43
28.38.48
30.2
1.3
TP15.40
15x40
23x53
28.38.48
30.2
1.3
TP15.50
15x50
23x63
28.38.40.48
30.2
1.3
聯接器示意圖

TP18型普通工程塑料拖鏈

特點：耐磨、耐高溫、不變形、低噪音、裝拆靈活、壽命特長。
TP18系列
型號
內腔（高X寬）
外腔（高X寬）
彎曲半徑（R）
節距
不支撐長度（M）
型式
TP18.18
18x18
23x31
28.38.40.48
30
1500
開口上蓋可開
TP18.25
18x25
23x38
28.38.40.48
30
1500
TP18.35
18x35
23x47
28.38.48
30
1500
TP18.36
18x36
28x50
28.38.48
30
1500
TP18.40
18x40
23x53
38.48
30
1500
TP18.50
18x50
23x63
TP22.25
22x25
35x40
75
45
TP22.38
22x38
35x55
75
45
TP22.50
22x50
35x67
80
50
TP22.50
22x50
35x65
75
45
TP22.56
22x56
35x75
75
45
TP22.70
22x70
35x90
75
45
TP22.80
22x80
35x100
75
45
TP22.105
22x105
35x122
75
45
TP23.38
23x38
30x50
57
31
聯接器示意圖

TP25型普通工程塑料拖鏈

特點：耐磨、耐高溫、不變形、低噪音、裝拆靈活、壽命特長。
TP25系列
型號
內腔（高X寬）
外腔（高X寬）
彎曲半徑（R）
節距
不支撐長度（M）
型式
25.25
25x25
32x41
38.55.75
100.125.150
42
1800
下蓋可開
四片裝，可打開
上蓋可開
四片裝，可打開
25.38
25x38
32x54
42
1800
25.50
25x50
32x66
42
1800
25.57
25x57
32x73
42
1800
25.77
25x77
32x94
42
1800
25.103
25x103
32x120
42
1800
25.25
25x25
40x42
85
46
25.38
25x38
40x55
46
25.38
25x38
36x58
70
46
25.50
25x50
40x65
85
46
25.56
25x56
40x75
46
25.70
25x70
40x90
46
25.80
25x80
40x100
46
25.105
25x105
40x122
46
聯接器示意圖

我公司大量生產供應長距離電纜拖鏈，該產品備三種結構型式：（1）全封閉式（2）半封閉式（3）橋式。該產品由一節節鏈板組成，彎曲半徑大小互換，用戶可自行調整長度，裝卸簡單。耐磨、耐沖擊、強度高、重量輕、適合快速移動。結構堅固，不會變形！我公司現有模具規格齊全，能夠滿足國內機械行業的要求！歡迎廣大用戶來電洽談，定貨！電話：0317-6287811
